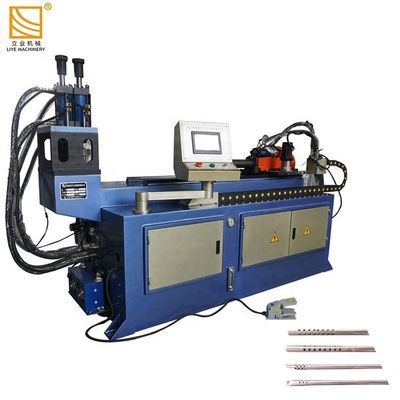

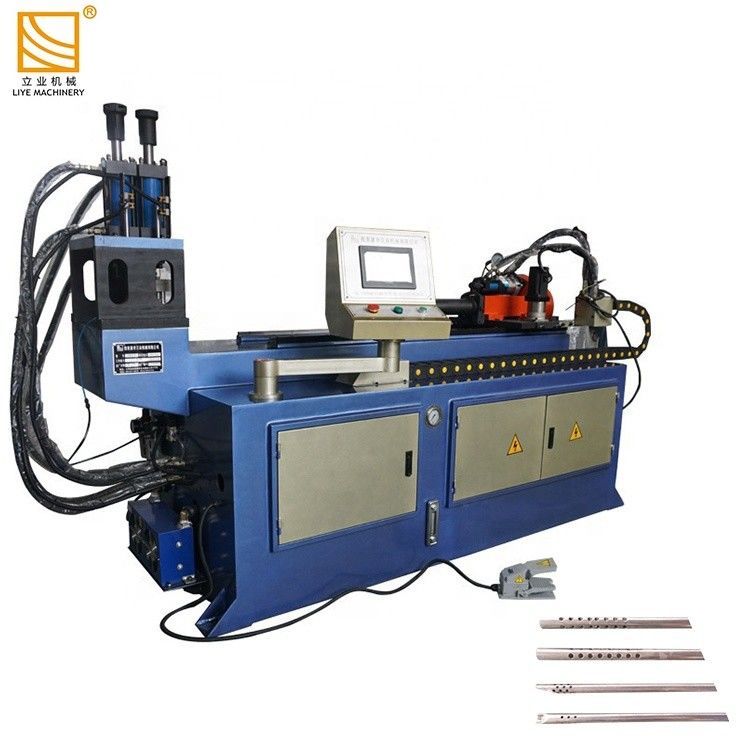

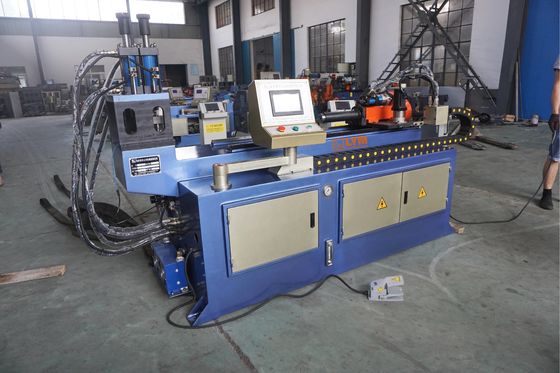

CK40CNC Hochgenauigkeit CNC-automatische Rohrloch-Punchmaschine
Spezifikation:
| Spezifikation/Modell |
CK40CNC-Rohrlöchenschlagmaschine |
| Höchstdurchmesser der Stanz |
Rundrohr Φ40*2mm |
| Quadratische Röhre 30*30*2mm |
| Höchstlänge der Zufuhr |
1000 mm (kann angepasst werden) |
| Stromversorgung |
380V 50HZ (kann angepasst werden) |
| Höchstgeschwindigkeit der Röhre |
160°/s |
| Höchstgeschwindigkeit der Zufuhr |
800 mm/s |
| Genauigkeit der Kanäle |
± 0,1° |
| Genauigkeit der Rohrzufuhr |
± 0,1 mm |
| Leistung des Servomotors der Zuführrohre |
1 kW |
| Leistung des Drehservomotors |
750 kW |
| Motorleistung |
750 W |
| Hydraulischer Betriebsdruck |
12Mpa |
| Lagermenge |
20 |
| Verarbeitungskategorie |
Mehrfachschlag, nicht gleich weit, gleich weit
Stanz, drehbar um 360° |
| Schlaggeschwindigkeit |
00,8-1,5 Sekunden pro Loch |
| Betriebsmodus |
Automatischer Schalter/Handschalter/Touchschalter |
| Durchbohrungsmethode |
Hydraulikzylinder |
| Rohrzufuhrmodus |
Servomotor + Reduktor |
| Rotationsmodus der Rohre |
Servomotor + Reduktor |
| Maschinenabmessungen |
2350 × 700 × 1700 mm |
| Maschinengewicht |
1200 kg |
Derzeit ist das traditionelle Stanzverfahren auf dem Rohr: Formgebung, Bohrmaschine (siehe oben Bilder und Video), die Produktionseffizienz ist gering,die Produktqualität ist instabil, und die Sicherheit ist nicht gut;Mit der hochpräzisen, automatischen, mehrfachen Rohrloch-Punchmaschine unseres Unternehmens können wir verschiedene Lochformen gleichzeitig durchstoßen.Die Ausrüstung verwendet das japanische Mitsubishi Servosystem zur Steuerung der Bewegung und Rotation des Rohres nach vorne und rückwärtsDie Qualitätsstabilität der Massenproduktion ist sehr hoch.Die Produktionseffizienz ist 5-6 mal höher als bei herkömmlichen Verfahren., und die Sicherheit wird ebenfalls erheblich verbessert.
1.Touchscreen-Einstellungen, CNC-Steuerungssystem, präzise Positionierung des Servomotors, Speicherfunktion für Module.
2Struktur:Schweißstruktur aus Stahlplatten,hydraulisches Zylindersystem

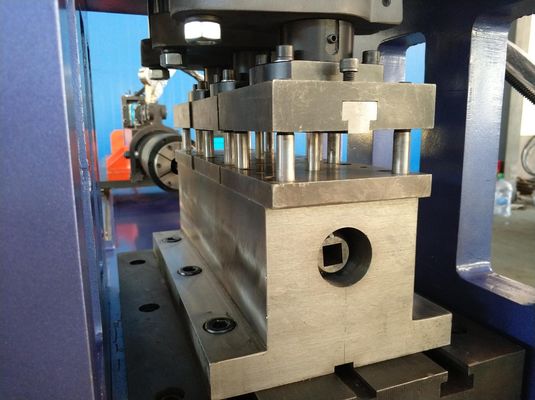

3. Schimmelwechsel: Wechseln Sie die Form leicht ohne Anpassung der Form, um die Schadensrate der Form und die Abstoßungsrate der Rohrverbindungen aufgrund des Fehlers der Form zu reduzieren.
Facharbeiter können die Form innerhalb von 10 Minuten wechseln.
4. Stanztechnik Kategorie: 1. Stanztechnik mit nur einem Loch;
2.Mehrloch-Punching;
3.Isometrisches Lochbohren;
4.nicht- Isometrische Bohrungen;
5- Drehpunktierung.
5- Hydraulisches und Servosystem.

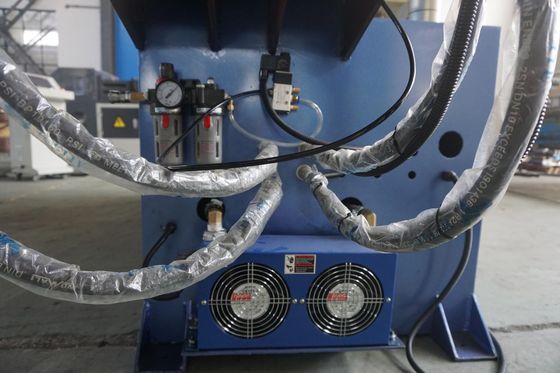

6. Schrittlose Betriebsanpassung, hydraulische Schleifen mit Nulllast, kombiniert mit einem extrem niedrigen Frequenzölpumpenmotor, effektiv geringer Lärm,erhöhte Motorleistung und längere Betriebsdauer.

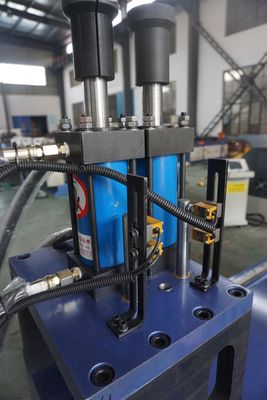

7. Wenn sich der Ölzylinder nach unten bewegt, ist die Maschine mit hydraulischen Differenzfahrschleifen ausgelegt, die bei hohen oder niedrigen Drehzahlen bewertet werden.Niedriggeschwindigkeitsverarbeitung und Hochgeschwindigkeitsposition wieder aufnehmen .es ist zur Erhöhung der Formungsstabilität der Werkstücke während des Durchstoßens verfügbar.
8Das elektrische Steuerungssystem ist mit der Mensch-Maschine-Schnittstelle ausgelegt, die Anpassung der Reichweite verwendet eine digitale Skala, die Einstellung der niedrigen Geschwindigkeitsposition, die Bodenhöhe und die Bedienung präzise und einfach.
Einzelheiten:
Probe:
